کاتالوگ جک ریلی بتا F550

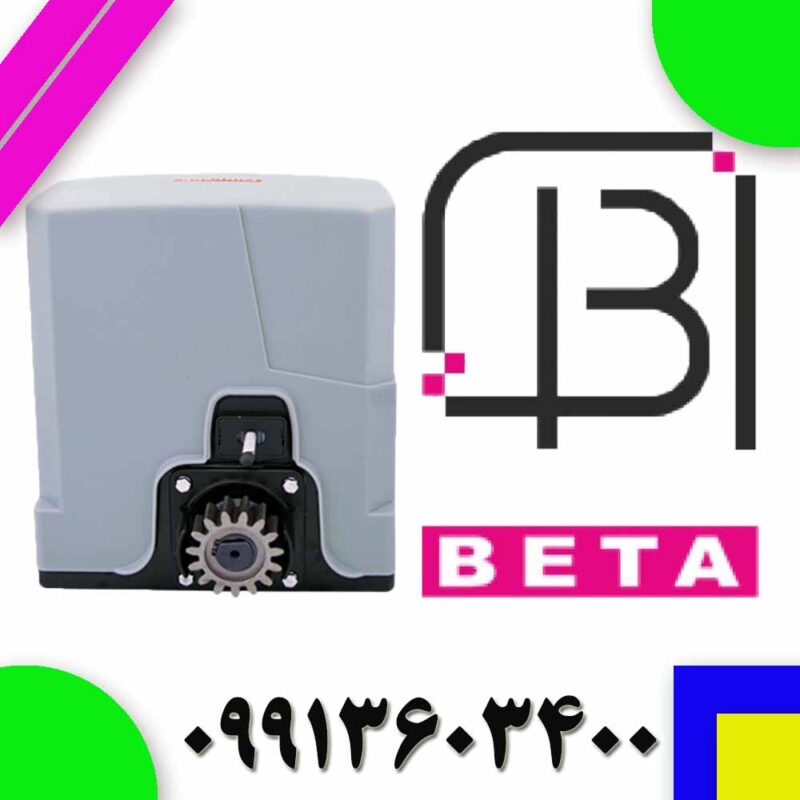

جک پارکینگ ریلی بتا مدل F550
معرفی،شناخت فنی،راهنمای نصب و تنظیمات جک ریلی بتا مدل F550 ساخت شرکت BETA
دانلود فایل کاتالوگ
راهنمای نصب جک ریلی بتا F550 مدل 24 ولت | امیرصنعت
جک ریلی بتا Beta F550 24V یکی از محبوب‌ترین و پرفروش‌ترین موتورهای ریلی مخصوص درب‌های پارکینگی است که به دلیل قدرت بالا، مصرف بهینه و عملکرد نرم، برای ساختمان‌های مسکونی و اداری انتخابی ایده‌آل محسوب می‌شود. اگر به دنبال نصب صحیح و اصولی این جک هستید، در این مقاله با راهنمای کامل نصب و تنظیمات تخصصی جک ریلی F550 آشنا خواهید شد.
—
معرفی اجمالی جک ریلی بتا F550 24V
قبل از شروع مراحل نصب، لازم است با ویژگی‌های این جک آشنا شویم:
نوع موتور: ریلی 24 ولت DC
سیستم ایمنی: مجهز به ترمز الکترونیکی و قابلیت اتصال فتوسل (چشمی)
قابلیت‌ها: تنظیم زمان حرکت، تشخیص مانع، اتصال قفل برقی
مزیت اصلی: کارکرد بی‌صدا و روان، با طول عمر بالا
این مدل با برق 220 ولت کار می‌کند اما موتور آن 24 ولت است و همین ویژگی باعث ایمنی بیشتر و کارکرد روان‌تر می‌شود.
—
ابزار و تجهیزات مورد نیاز برای نصب
برای نصب حرفه‌ای جک ریلی F550 به ابزارهای زیر نیاز خواهید داشت:
متر و تراز
دریل و مته مناسب برای آهن و بتن
دستگاه جوش و سنگ فرز (برای نصب پایه‌ها)
پیچ و مهره‌های محکم
سیم افشان دوبل و کابل برق استاندارد
جعبه‌ابزار کامل شامل آچار، پیچ‌گوشتی و آلن
—
مراحل نصب جک ریلی بتا F550
1. آماده‌سازی محل نصب
ابتدا مسیر حرکت درب ریلی را بررسی کنید. سطح ریل باید کاملاً صاف و بدون مانع باشد. همچنین، فضای کافی برای حرکت موتور و متعلقات در سمت باز شدن درب در نظر گرفته شود.
نکته امیر صنعت: اگر سطح ریل ناهموار باشد، فشار اضافی به موتور وارد شده و طول عمر دستگاه به شدت کاهش می‌یابد.
—
2. نصب پایه موتور
موتور F550 را روی پایه فلزی همراه کیت قرار دهید.
پایه باید کاملاً تراز و محکم به کف زمین یا فونداسیون متصل شود.
فاصله بادخور ریل و چرخدنده باید بین یک تا دو میلی متر باشد.
—
3. نصب دنده شانه‌ای روی درب
دنده‌های شانه‌ای روی پروفیل زیرین درب نصب می‌شوند.
دنده‌ها باید کاملاً در یک راستا باشند و اتصال بین آن‌ها بدون شکستگی یا لقی انجام گیرد.
فاصله استاندارد بین موتور و دنده تقریباً یک برگ کاغذ است (نه زیاد سفت و نه شل).
—
4. نصب تابلو فرمان (برد الکترونیکی)
سیم‌های موتور، فتوسل، فلاشر و ریموت به برد متصل می‌گردند.
تغذیه برق 220 ولت AC به برد وارد شده و سپس خروجی 24 ولت DC برای موتور تأمین می‌شود.
—
5. سیم‌کشی و اتصالات
موتور: دو سیم مثبت و منفی به ترمینال مشخص روی برد متصل می‌شود.
چشمی فتوسل: در مسیر ورودی نصب می‌شود تا در صورت عبور مانع، درب متوقف شود.
فلاشر: برای هشدار حرکت درب در بالای ورودی نصب می‌شود.
ریموت: از طریق گیرنده داخلی یا خارجی به برد ست می‌شود.
—
6. تنظیمات اولیه برد
برد جک ریلی بتا F550 قابلیت‌های زیر را دارد:
تنظیم زمان باز و بسته شدن درب
تنظیم قدرت موتور (نیروی فشار)
فعال یا غیرفعال کردن ترمز
تنظیم عملکرد چشمی (Normally Close/Normally Open)
امکان نصب قفل برقی برای امنیت بیشتر
نکته امیر صنعت: همیشه بعد از نصب، چند بار درب را با دست حرکت دهید تا از روان بودن حرکت مطمئن شوید، سپس موتور را راه‌اندازی کنید.
—کاتالوگ جک ریلی بتا F550
نکات مهم در نصب جک ریلی F550
1. حتماً برای موتور ارت (زمین حفاظتی) در نظر بگیرید تا در برابر نوسانات برق آسیب نبیند.
2. اگر وزن درب بیشتر از 600 کیلوگرم است، از مدل‌های قوی‌تر استفاده کنید.
3. حتماً یک باتری پشتیبان (UPS) برای مواقع قطع برق نصب کنید.
—
عیب‌یابی رایج پس از نصب
موتور حرکت نمی‌کند: بررسی کنید برق ورودی و خروجی 24 ولت برد فعال باشد.
لرزش و صدا: عدم رعایت فاصله درست بین ریل و چرخ دنده موتور
ریموت کار نمی‌کند: گیرنده یا کددهی ریموت بررسی شود.
—
جمع‌بندی امیر صنعت
نصب جک ریلی بتا F550 نیازمند دقت و رعایت اصول فنی است. اگرچه مراحل نصب آن به نظر ساده می‌آید، اما کوچک‌ترین اشتباه در تراز کردن موتور، نصب دنده‌ها یا تنظیمات برد می‌تواند موجب کاهش عمر موتور یا حتی سوختن آن شود.
تیم امیر صنعت با سال‌ها تجربه در نصب و تعمیر انواع جک پارکینگ ریلی و بازویی، آماده ارائه خدمات تخصصی به مشتریان است. اگر قصد دارید جک بتا F550 خود را به‌صورت اصولی نصب کنید یا نیاز به تعمیر و سرویس دوره‌ای دارید، می‌توانید با کارشناسان ما تماس بگیرید تا در کمترین زمان بهترین خدمات را دریافت کنید.
