مقدمه
در سیستم‌های اتوماسیون درب پارکینگ، یکی از مهم‌ترین اجزایی که وظیفه مدیریت و کنترل حرکات جک‌ها را بر عهده دارد، برد کنترل است. برند رامونا به عنوان یکی از تولیدکنندگان معتبر تجهیزات درب اتوماتیک، بردهای متنوعی عرضه کرده است که از میان آن‌ها، برد ریلی ۲۴ ولت رامونا محبوبیت ویژه‌ای دارد. این برد به‌طور خاص برای موتورهای ریلی ۲۴ ولت طراحی شده و قابلیت‌های متعددی را برای افزایش ایمنی، راحتی و کارایی سیستم فراهم می‌آورد.
در این مقاله قصد داریم یک کاتالوگ کامل و تخصصی از برد ریلی ۲۴ ولت رامونا ارائه دهیم. این مطلب شامل معرفی ویژگی‌ها، نحوه سیم‌کشی، تنظیمات دیپ‌سوئیچ‌ها، قابلیت‌های فنی، نکات ایمنی و روش عیب‌یابی خواهد بود.
—

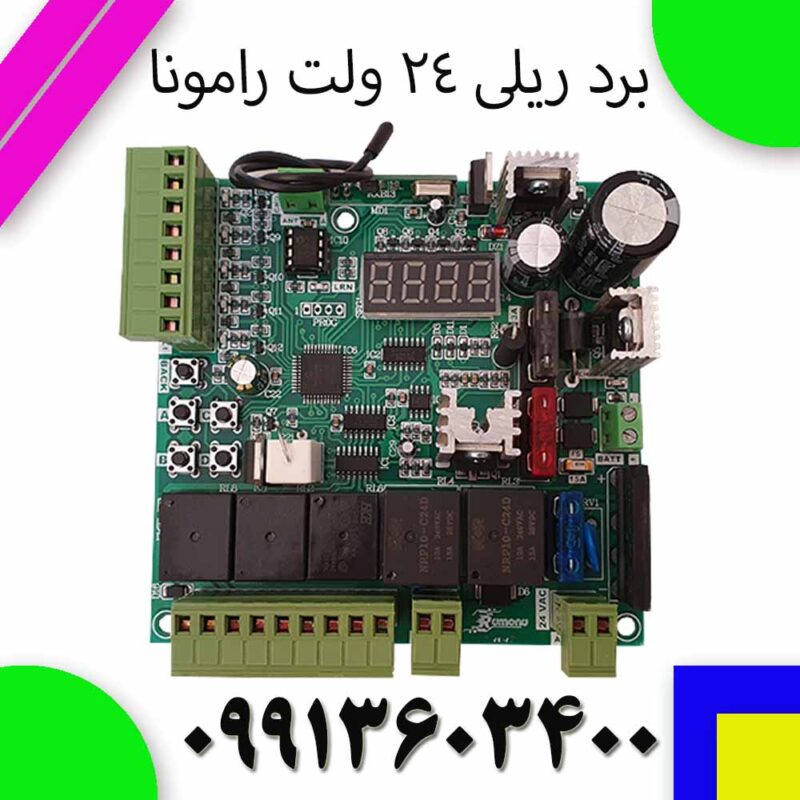

آشنایی با برد ریلی ۲۴ ولت رامونا
بردهای ریلی در مقایسه با بردهای جک‌های بازویی، نیازمند طراحی متفاوتی هستند؛ چرا که موتور ریلی به‌صورت خطی حرکت می‌کند و نیرو را به وسیله یک زنجیر یا دنده شانه‌ای به درب منتقل می‌نماید. برد ریلی ۲۴ ولت رامونا وظیفه دارد:
کنترل حرکت باز و بسته شدن درب
مدیریت توقف نرم (Soft Stop)
تنظیم نیروی موتور بر اساس فشار وارد بر درب
پشتیبانی از تجهیزات ایمنی مانند چشمی و فلاشر
امکان اتصال ریموت کنترل، کلید دستی و کنترل‌های هوشمند
این برد معمولاً در کنار موتورهای ریلی ۲۴ ولت نصب شده و با ولتاژ ۲۲۰ ولت AC ورودی و خروجی ۲۴ ولت DC به موتور کار می‌کند.
—
مشخصات فنی برد ریلی ۲۴ ولت رامونا
در کاتالوگ این برد، موارد زیر به عنوان ویژگی‌های اصلی ذکر می‌شوند:
1. ولتاژ ورودی: 220 ولت AC – 50 هرتز
2. ولتاژ خروجی موتور: 24 ولت DC
3. حداکثر جریان خروجی: 10 آمپر
4. خروجی فلاشر: 24 ولت DC (۱۰ وات)
5. پشتیبانی از چشمی ایمنی: دارد (NC و NO)
6. خروجی قفل برقی: 12/24 ولت DC
7. قابلیت اتصال باتری بکاپ: دارد
8. برنامه‌ریزی زمان کارکرد موتور: تنظیم از ۱ تا ۹۹ ثانیه
9. امکان اتصال به سیستم هوشمند (Smart Home): از طریق ماژول خارجی
10. حفاظت در برابر نوسانات برق و اتصال کوتاه
—
اجزای برد کنترل رامونا
برد ریلی رامونا شامل بخش‌های مختلفی است که هر کدام وظیفه خاصی دارند:
ترمینال‌های ورودی برق → برای اتصال به برق ۲۲۰ ولت
ترمینال موتور → اتصال سیم‌های موتور ریلی
ترمینال فلاشر → برای اتصال چراغ هشدار
ترمینال چشمی → ورودی سنسورهای مادون قرمز ایمنی
ترمینال قفل برقی → فعال‌سازی قفل برقی در هنگام بسته شدن درب
ترمینال فرمان دستی (Push Button) → برای کلید فشاری یا شستی دیواری
بخش تغذیه باتری بکاپ → برای کارکرد سیستم هنگام قطع برق
دکمه ها→ برای تنظیم حالت‌های کاری و پارامترهای موتور
—
سیم‌کشی برد ریلی ۲۴ ولت رامونا
نصب صحیح سیم‌کشی یکی از مهم‌ترین مراحل کار است. در این قسمت مراحل کلی سیم‌بندی آورده شده است:
1. ورودی برق ۲۲۰ ولت → اتصال فاز و نول به ترمینال اصلی برد.
2. موتور ریلی → دو سیم خروجی موتور به ترمینال M1 و M2 متصل می‌شوند.
3. چشمی ایمنی → سیم تغذیه چشمی به خروجی +24V و GND و سیم فرمان به ترمینال فوتوسل.
4. فلاشر → سیم‌های چراغ فلاشر به خروجی Flash متصل می‌شوند.
5. ریموت کنترل → از طریق گیرنده رادیویی داخلی یا خارجی به برد لینک می‌شود.
6. قفل برقی → خروجی مخصوص قفل برقی به قفل متصل می‌گردد.
7. باتری بکاپ → در صورت نیاز، باتری ۲۴ ولت برای تامین انرژی هنگام قطعی برق به برد متصل می‌شود.
قابلیت‌های حفاظتی
یکی از نقاط قوت برد ریلی ۲۴ ولت رامونا، دارا بودن مکانیزم‌های حفاظتی پیشرفته است:
محافظت در برابر ولتاژ معکوس
محافظت در برابر جریان بیش از حد موتور
سیستم تشخیص مانع → در صورت برخورد درب با مانع، موتور متوقف یا معکوس می‌شود.
محافظت در برابر نوسانات برق شهری
—
نکات ایمنی در نصب و استفاده
برای افزایش طول عمر و جلوگیری از خرابی برد:
همیشه قبل از سیم‌کشی، برق ورودی را قطع کنید.
از کابل با قطر مناسب برای موتور استفاده کنید.
سیم ارت را به سیستم متصل کنید.
محل نصب برد باید خشک و عاری از رطوبت باشد.
از اتصال کوتاه یا اشتباه سیم‌ها جداً خودداری کنید.
—
عیب‌یابی برد ریلی رامونا
گاهی ممکن است برد یا سیستم دچار مشکل شود. در این شرایط، بررسی موارد زیر می‌تواند کمک‌کننده باشد:
1. درب باز نمی‌شود:
بررسی فیوز، ورودی برق و سلامت موتور.
2. ریموت عمل نمی‌کند:
کددهی دوباره ریموت یا تعویض باتری.
3. چشمی خطا می‌دهد:
بررسی سیم‌کشی و تمیزی لنز چشمی.
4. درب در نیمه مسیر متوقف می‌شود:
تنظیم مجدد زمان کارکرد موتور.
5. فلاشر روشن نمی‌شود:
بررسی خروجی و سیم‌کشی فلاشر.
—
مقایسه برد ریلی رامونا با سایر برندها
برد رامونا در مقایسه با برندهای مشابه داخلی و خارجی:
مزایا:
طراحی ساده و کاربردی
قیمت مناسب‌تر نسبت به نمونه‌های خارجی
پشتیبانی از باتری بکاپ
سازگاری با اکثر موتورهای ریلی ۲۴ ولت
معایب:
حساسیت بالاتر به نوسانات برق نسبت به بردهای صنعتی‌تر
—
جمع‌بندی
برد ریلی ۲۴ ولت رامونا یکی از بردهای قابل اعتماد و کاربردی در سیستم‌های درب ریلی پارکینگ است که با ویژگی‌هایی همچون پشتیبانی از باتری بکاپ، سیستم تشخیص مانع، قابلیت اتصال چشمی و فلاشر، و تنظیمات متنوع دیپ‌سوئیچ توانسته نیاز اکثر کاربران خانگی و نیمه‌صنعتی را پوشش دهد.
اگر قصد نصب یا تعمیر این برد را دارید، مطالعه دقیق این کاتالوگ می‌تواند به شما کمک کند تا بهترین عملکرد را از سیستم خود دریافت کنید. همچنین در صورت بروز هرگونه مشکل، توصیه می‌شود از خدمات تخصصی شرکت‌های معتبر مانند امیر صنعت برای سرویس و عیب‌یابی استفاده نمایید.
