بررسی کاتالوگ برد زومر Twist 350؛ از نگاه یک متخصص نصب و تعمیر
مقدمه

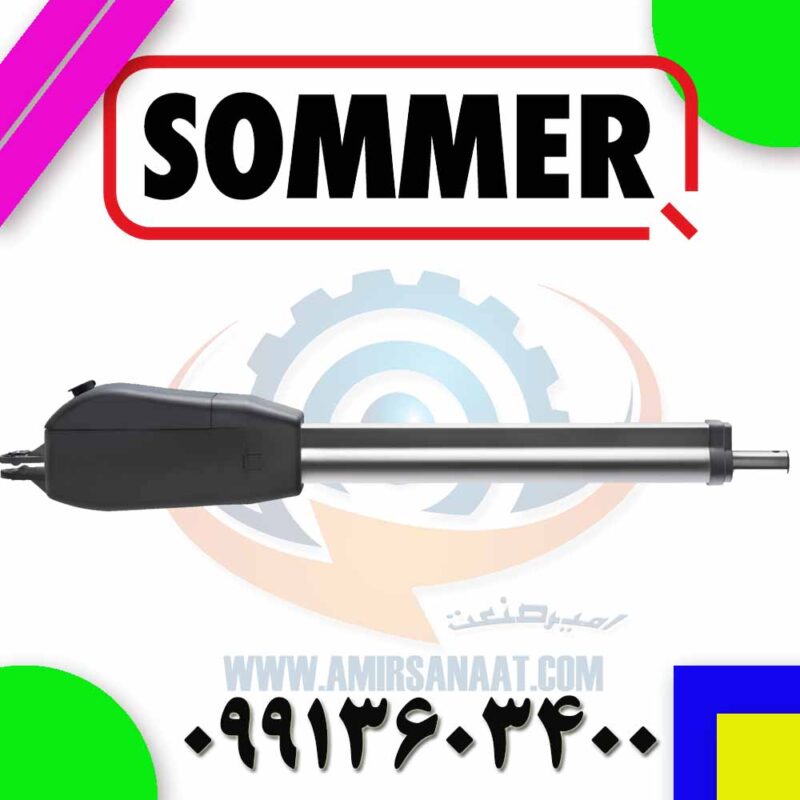

اگر کمی در بازار جک‌های پارکینگی فعال بوده باشید، حتماً نام برند آلمانی زومر (SOMMER) به گوشتان خورده است. یکی از مدل‌های پرطرفدار این شرکت، Twist 350 است که به‌خاطر قدرت و دوام بالا، در بسیاری از پارکینگ‌های مسکونی و اداری ایران استفاده می‌شود.
—
چرا شناخت برد جک پارکینگ اهمیت دارد؟
خیلی از کاربران وقتی جک پارکینگ‌شان دچار مشکل می‌شود، تصور می‌کنند مشکل از بازوها یا موتور است. در حالی‌که بیش از ۶۰٪ ایرادها به برد الکترونیکی برمی‌گردد.
شناختن اجزای برد کمک می‌کند:
هزینه تعمیرات کمتر شود (عیب‌یابی سریع‌تر)
خطاهای انسانی در نصب کاهش یابد
طول عمر جک افزایش پیدا کند
استفاده از قابلیت‌های مخفی یا کمتر شناخته‌شده امکان‌پذیر شود
—
ساختار کلی برد Twist 350
اگر برد زومر Twist 350 را از نزدیک باز کنید، متوجه نظم آلمانی در طراحی آن خواهید شد. بخش‌های مختلف آن شامل:
منبع تغذیه داخلی که برق ۲۲۰ ولت شهری را به ۲۴ ولت تبدیل می‌کند.
بخش فرمان موتور که وظیفه هدایت بازوهای جک را دارد.
پردازنده مرکزی که همه چیز را هماهنگ می‌کند.
نکته جالب اینجاست که برخلاف بعضی بردهای متفرقه، در زومر خبری از طراحی شلوغ و سیم‌کشی پیچیده نیست؛ همه چیز دقیق و کاربردی سر جای خودش است.
—
ترمینال‌ها و کاربرد آن‌ها
یکی از بخش‌های مهم کاتالوگ هر برد، معرفی ترمینال‌هاست. به زبان ساده، ترمینال‌ها همان نقاط اتصال سیم‌ها هستند.
ورودی برق → برای اتصال به جریان ۲۲۰ ولت
خروجی موتور جک‌ها → ارسال توان لازم برای باز و بسته شدن
ورودی سنسور ایمنی (فتوسل) → جلوگیری از بسته شدن روی مانع
خروجی فلاشر → روشن کردن چراغ هشدار هنگام حرکت
ترمینال قفل برقی → افزایش امنیت درب‌های دو لنگه
ورودی ریموت و شاسی دستی → دریافت دستور کاربر
هرکدام از این بخش‌ها اگر درست سیم‌بندی نشوند، ممکن است کل سیستم دچار اختلال شود.
—
قابلیت‌های نرم‌افزاری برد
برد Twist 350 فقط یک سخت‌افزار ساده نیست.
برخی از ویژگی ها:
شروع و پایان نرم (Soft Start & Stop) → جلوگیری از ضربه ناگهانی
مد نفررو → باز شدن تنها یک لنگه برای عبور عابر
برنامه‌ریزی سرعت → امکان کاهش سرعت در انتهای مسیر
سیستم ایمنی ضد برخورد → توقف در لحظه برخورد با مانع
—
تجربه‌ی نصب و نکات مهم
از نگاه یک نصاب، چند نکته در مورد این برد بسیار حیاتی است:
1. محافظ برق الزامی است. چون بردهای اصلی زومر نسبت به نوسان حساس‌اند.
2. باکس ضدآب فراموش نشود. رطوبت یکی از دلایل اصلی سوختن برد در ایران است.
3. سیم‌های موتور حتماً جدا از سیم‌های سنسور کشیده شوند تا نویز ایجاد نکنند.
—
مشکلات رایج در ایران
سوختن فیوز داخلی به‌خاطر نوسان برق
قطع و وصل شدن ریموت به دلیل نصب نادرست آنتن گیرنده
کار نکردن فتوسل به علت سیم‌بندی اشتباه یا کثیفی لنز
گیر کردن جک در نیمه مسیر که اغلب ناشی از تنظیمات زمان‌بندی است، نه خرابی موتور
—
تفاوت برد اصلی با نمونه‌های متفرقه
در بازار ایران متأسفانه نمونه‌های غیراصلی هم پیدا می‌شود. تفاوت‌ها معمولاً شامل:
وزن و کیفیت پایین برد
استفاده از قطعات ارزان‌قیمت
نبود قابلیت Soft Start/Stop
خرابی زودرس در شرایط آب‌وهوایی ایران
به همین دلیل توصیه می‌شود همیشه برد اورجینال زومر تهیه کنید.
—
عیب‌یابی سریع برد Twist 350
اگر برد دچار ایراد شد، قبل از تماس با تعمیرکار می‌توانید این مراحل ساده را امتحان کنید:
1. بررسی کنید فیوز نسوخته باشد.
2. مطمئن شوید برق ورودی پایدار است.
3. با فشردن کلید دستی (نه ریموت) تست کنید مشکل از گیرنده نباشد.
4. چشمی‌ها را با یک دستمال نرم تمیز کنید.
اگر مشکل برطرف نشد، وقت آن است که تعمیرکار حرفه‌ای وارد عمل شود.
—کاتالوگ برد زومر مدل twist350
جمع‌بندی
برد زومر Twist 350 چیزی فراتر از یک مدار ساده است؛ این قطعه مغز متفکر جک پارکینگ است که با دقت آلمانی طراحی شده تا راحتی و ایمنی کاربران را تضمین کند.
در نهایت اگر به‌دنبال یک سیستم پارکینگی قابل‌اعتماد هستید، بهتر است همیشه از برد اصلی و اورجینال زومر استفاده کنید و برای نصب یا تعمیر، کار را به دست یک متخصص بسپارید.
