راهنمای نصب و تنظیمات مدار جک پارکینگ یال | امیرصنعت

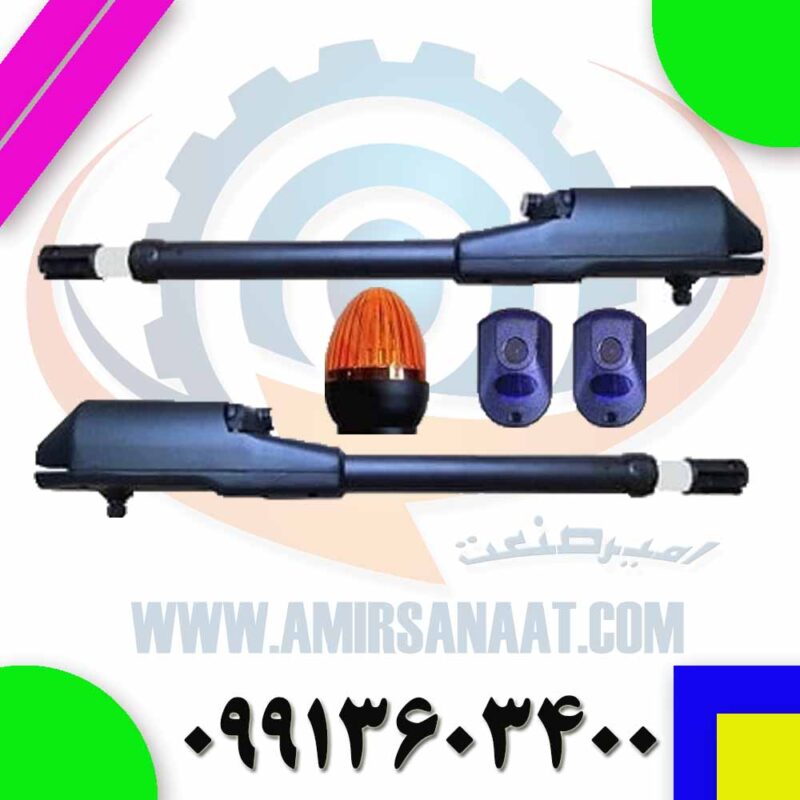

جک پارکینگ یال یکی از محبوب‌ترین سیستم‌های اتوماسیون درب‌های پارکینگی در ایران است که به دلیل کیفیت بالا، طراحی مقاوم و کارکرد روان، مورد استقبال ساختمان‌های مسکونی و تجاری قرار گرفته است.

در این مقاله، با یک راهنمای کامل از نصب و تنظیمات مدار جک پارکینگ یال آشنا می‌شوید؛ همچنین نکات فنی و تجربی تیم امیرصنعت را برای داشتن یک نصب حرفه‌ای مرور می‌کنیم.

—

معرفی برد جک پارکینگ یال

مدار جک یال در واقع همان مغز سیستم است که تمامی فرمان‌های ورودی را پردازش و به موتور جک ارسال می‌کند. این برد:

قابلیت تنظیم تایم باز و بسته شدن هر لنگه درب را دارد.

امکان اتصال به چشمی ایمنی، فلاشر و ریموت کنترل را فراهم می‌کند.

از سیستم ترمزگیری و کاهش سرعت انتهایی پشتیبانی می‌کند.

—

ابزار و وسایل موردنیاز برای نصب

پیش از نصب مدار جک یال، ابزار زیر را آماده کنید:

پیچ‌گوشتی دوسو و چهارسو

تستر یا مولتی‌متر

سیم افشان مرغوب (ترجیحاً مسی)

انبردست و سیم‌چین

ترمینال یا سرسیم برای اتصالات منظم

دریل و ابزار نصب تابلو برق

—

مراحل نصب مدار جک پارکینگ یال

۱. جایگذاری برد در تابلو

برد جک یال معمولاً در یک جعبه پلاستیکی یا فلزی نصب می‌شود.

تابلو برق را در محلی نصب کنید که به راحتی قابل دسترس بوده و رطوبت یا گرد و خاک کمتری داشته باشد.

فاصله مناسب از موتور جک‌ها را رعایت کنید تا طول سیم‌کشی زیاد نشود.

۲. سیم‌کشی موتور جک‌ها

هر جک یال دارای سه سیم اصلی برای حرکت است.

جک سمت راست و جک سمت چپ باید به درستی در سوکت‌های Motor1 و Motor2 نصب شوند.

۳. اتصال چشمی ایمنی

چشمی (فتوسل) ایمنی برای جلوگیری از برخورد درب با افراد یا خودرو ضروری است.

سیم‌های فرستنده و گیرنده را مطابق نقشه برد به ترمینال PHOTO متصل کنید.

حتماً تست عملکرد چشمی را بعد از نصب انجام دهید.

۴. نصب فلاشر و آنتن

فلاشر هشدار دهنده به ترمینال مخصوص FLASH وصل می‌شود.

آنتن ریموت نیز به محل مشخص روی برد متصل شود تا برد ریموت افزایش یابد.

۵. اتصال تغذیه برق

سیم فاز و نول برق شهری (۲۲۰ ولت) را به ترمینال AC IN وصل کنید.

حتماً از فیوز محافظ در مسیر استفاده کنید.

—

تنظیمات مدار جک پارکینگ یال

تنظیم زمان باز و بسته شدن درب

از طریق دکمه های  A و  B و C و D می‌توانید مدت زمان حرکت هر جک را تنظیم کنید.

زمان‌ها باید به گونه‌ای تنظیم شوند که درب به آرامی در نقطه نهایی بسته شود.

تنظیم قدرت و ترمز انتهایی

تایم مدار باید به گونه ای تنظیم شود که درب در ابتدا و انتهای حرکت به صورت آهسته حرکت کند تا از صدا و ضربه جلوگیری شود.

فعال‌سازی حالت تک‌لنگه

در مواقعی که بخواهید فقط یک لنگه درب باز شود (مثلاً برای عبور موتور یا عابر)، می‌توانید از گزینه تک‌لنگه روی برد استفاده کنید.

بررسی عملکرد ایمنی

در حین بسته شدن درب، مانعی در مسیر چشمی قرار دهید. درب باید بلافاصله متوقف یا باز شود.

—

خدمات تخصصی امیرصنعت در نصب و تنظیم جک یال

تجربه نشان داده که نصب و تنظیم صحیح مدار جک پارکینگ یال، تاثیر مستقیم در عمر مفید دستگاه و ایمنی کاربران دارد. تیم امیرصنعت با بیش از یک دهه تجربه در زمینه نصب و تعمیر انواع جک پارکینگی (از جمله برند یال)، آماده ارائه خدمات زیر است:

تنظیم حرفه‌ای برد برای جلوگیری از استهلاک و افزایش کارایی

تعمیر بردهای سوخته یا آسیب‌دیده جک یال

تعویض قطعات معیوب مانند ریموت، چشمی، فلاشر و آنتن

پشتیبانی ۲۴ ساعته برای رفع خرابی‌های اضطراری

—

جمع‌بندی

مدار جک پارکینگ یال قلب تپنده سیستم اتوماتیک درب است و نصب و تنظیم درست آن، نقش مهمی در عملکرد روان و ایمن جک دارد. در این مقاله به صورت کامل مراحل نصب، سیم‌کشی، تنظیمات تایم و ایمنی را بررسی کردیم. با این حال اگر قصد دارید نصب را به صورت کاملاً حرفه‌ای و بدون ریسک انجام دهید، بهترین راهکار استفاده از خدمات تخصصی امیرصنعت است.
