راهنمای نصب جک ریلی بتا مدل F500
مقدمه
جک‌های ریلی یا کشویی، یکی از پرکاربردترین سیستم‌های اتوماسیون درب‌های پارکینگ و صنعتی هستند. در این میان، جک ریلی بتا مدل F500 به دلیل قدرت موتور، کیفیت ساخت بالا و قابلیت کارکرد مداوم، یکی از محبوب‌ترین انتخاب‌هاست. نصب صحیح این جک، نقش بسیار مهمی در افزایش طول عمر و عملکرد بدون مشکل دستگاه دارد. در این مقاله قصد داریم با تکیه بر کاتالوگ رسمی و تجربه‌ی فنی مجموعه امیر صنعت، یک راهنمای جامع برای نصب جک ریلی بتا F500 ارائه کنیم.
—
معرفی جک ریلی بتا F500

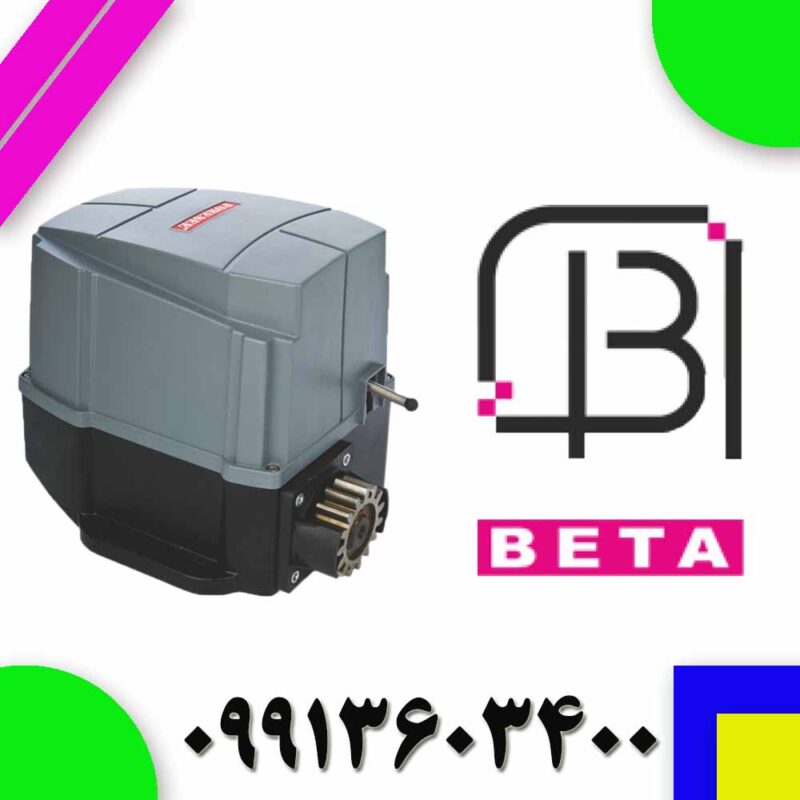

مدل F500 یک جک ریلی قدرتمند از برند BETA است که برای درب‌های کشویی با وزن بالا طراحی شده است. برخی از ویژگی‌های اصلی آن:
توانایی جابجایی درب تا وزن ۵۰۰ کیلوگرم
ولتاژ کاری ۲۲۰ ولت AC
مجهز به سیستم ترمز الکترونیکی و کاهش سرعت انتهایی
این مدل بیشتر در درب‌های ریلی خانگی، ویلاها و حتی واحدهای صنعتی متوسط کاربرد دارد.
—
ابزار و تجهیزات مورد نیاز برای نصب
قبل از شروع نصب، ابزارها و لوازم لازم را آماده کنید:
دستگاه جوش برای نصب ریل‌ها روی زمین
دریل و مته برای سوراخ‌کاری
آچار تخت و رینگی
پیچ‌گوشتی دوسو و چهارسو
سیم‌چین و سیم‌لخت‌کن
تراز برای تنظیم دقیق جک روی ریل
کابل برق استاندارد با مقطع مناسب
—
مراحل نصب جک ریلی بتا مدل F500
۱. آماده‌سازی درب و ریل‌ها
ابتدا باید مسیر حرکت درب کاملاً صاف و بدون مانع باشد.
ریل فلزی همراه جک روی سطح بتنی کف نصب می‌شود. ریل باید کاملاً تراز و محکم باشد تا درب بدون لرزش حرکت کند.
برای اطمینان، قبل از نصب موتور، چند بار درب را به صورت دستی روی ریل حرکت دهید.
۲. نصب پایه موتور
پایه فلزی موتور را روی کف بتنی و در کنار ریل قرار دهید.
پایه باید تراز باشد و امکان جابجایی درب را محدود نکند.
پس از تراز کردن، پایه را با رول‌بولت یا پیچ و مهره محکم کنید.
۳. نصب موتور جک F500
موتور جک را روی پایه فلزی قرار داده و پیچ‌های تثبیت‌کننده را محکم کنید.
توجه کنید که چرخ‌دنده موتور دقیقاً در راستای دندانه‌های ریل باشد.
اگر فاصله بین دندانه ریل و چرخ‌دنده زیاد یا کم باشد، عملکرد دستگاه دچار مشکل خواهد شد.
۴. نصب ریل روی درب
ریل های فلزی را روی بدنه پایینی درب جوش یا پیچ کنید.
ریل ها باید کاملاً در امتداد هم و بدون شکستگی نصب شوند.
۵. تنظیم لیمیت سوئیچ‌ها
جک بتا F500 مجهز به دو لیمیت سوئیچ است که محل توقف درب در حالت باز و بسته را مشخص می‌کنند.
با جابجایی این لیمیت سوئیچ ها روی ریل، می‌توانید نقطه توقف درب را تنظیم کنید.
تست کنید تا مطمئن شوید درب بیش از حد باز یا بسته نمی‌شود.
۶. سیم‌کشی و اتصالات الکتریکی
تغذیه برق موتور از طریق کابل ۲۲۰ ولت AC تأمین می‌شود.
سیم ارت را حتماً متصل کنید تا از آسیب ناشی از نوسان برق جلوگیری شود.
درب ورودی برق، فلاشر، چشمی ایمنی و آنتن ریموت را طبق نقشه کاتالوگ سیم‌کشی کنید.
برای افزایش ایمنی، توصیه می‌شود از محافظ ولتاژ استفاده کنید.
۷. نصب فلاشر و چشمی ایمنی
فلاشر را در نقطه‌ای نصب کنید که هنگام باز و بسته شدن درب به راحتی دیده شود.
چشمی ایمنی (فتوسل) را در دو طرف مسیر نصب کنید. اگر مانعی بین آن قرار گیرد، درب به صورت خودکار متوقف می‌شود.
۸. تنظیم نرم‌افزاری و تست اولیه
با استفاده از برد کنترل جک F500، تنظیمات اولیه را انجام دهید:
تنظیم زمان باز و بسته شدن
فعال‌سازی سیستم ترمز انتهایی
تعریف کردن ریموت کنترل‌ها
پس از تنظیمات، چند بار درب را تست کنید تا مطمئن شوید عملکرد صحیح دارد.
—
نکات ایمنی در نصب
نصب باید توسط تکنسین متخصص انجام شود.
از کابل برق استاندارد و مناسب استفاده کنید.
جک را در برابر باران و رطوبت مستقیم محافظت کنید.
هنگام تنظیم ریل‌ها از دستکش و عینک ایمنی استفاده کنید.
—
نگهداری و سرویس دوره‌ای جک F500
هر ۳ ماه یکبار ریل‌ها را تمیز و روغن‌کاری کنید.
اتصالات برق را بررسی کنید تا شل نشده باشند.
عملکرد چشمی ایمنی را تست کنید.
—
تجربه فنی امیر صنعت در نصب جک ریلی بتا F500
تراز بودن ریل و موتور مهم‌ترین اصل در نصب موفق جک ریلی است.
استفاده از کابل‌های استاندارد و رعایت اصول سیم‌کشی می‌تواند جلوی بسیاری از مشکلات بعدی را بگیرد.
تعریف صحیح زمان‌بندی و لیمیت سوئیچ ها باعث می‌شود موتور تحت فشار بیش از حد قرار نگیرد و عمر دستگاه افزایش یابد.
—
جمع‌بندی
نصب جک ریلی بتا مدل F500 در نگاه اول شاید ساده به نظر برسد، اما در واقع نیازمند دقت بالا و رعایت اصول فنی است. اگر مراحل نصب شامل نصب ریل‌ها، تنظیم موتور، سیم‌کشی صحیح و تست نهایی به درستی انجام شود، این جک می‌تواند سال‌ها بدون مشکل کار کند.
