مدارفرمان رامونا 220 مینی

معرفی، شناخت فنی،راهنمای نصب و راه اندازی
برد RAMONA 220 mini ساخت شرکت رامونا

دریافت فایل کاتالوگ

کاتالوگ برد رامونا 220 مینی | معرفی، سیم‌بندی، تنظیمات و عیب‌یابی کامل

مقدمه

بردهای کنترل جک پارکینگ، قلب تپنده سیستم‌های درب اتوماتیک محسوب می‌شوند. بدون وجود این بردها، عملکرد هماهنگ جک‌ها، ایمنی و قابلیت‌های پیشرفته امکان‌پذیر نخواهد بود. در میان بردهای ایرانی، برد رامونا 220 مینی به‌عنوان یکی از مدل‌های پرکاربرد و محبوب شناخته می‌شود. این برد با طراحی ساده، کیفیت ساخت مناسب و قابلیت‌های متنوع، نیاز بسیاری از کاربران و نصابان را برطرف کرده است.

در این مقاله قصد داریم به‌طور کامل و تخصصی کاتالوگ برد رامونا 220 مینی را بررسی کنیم؛ از معرفی اجزا و قابلیت‌ها گرفته تا سیم‌بندی، تنظیمات نرم‌افزاری، عیب‌یابی و نگهداری. اگر نصاب یا تعمیرکار هستید و یا حتی کاربری عادی که می‌خواهید اطلاعات دقیقی درباره این برد داشته باشید، این مطلب برای شما نوشته شده است.

—

آشنایی با برند رامونا

شرکت رامونا یکی از تولیدکنندگان داخلی در زمینه تجهیزات درب اتوماتیک و جک پارکینگی است که با تولید بردهای کنترل باکیفیت، جایگاه ویژه‌ای در بازار ایران پیدا کرده است. مهم‌ترین ویژگی‌های محصولات رامونا عبارتند از:

قیمت مناسب نسبت به نمونه‌های خارجی

طراحی ساده و کاربردی

دسترسی آسان به قطعات یدکی

پشتیبانی از قابلیت‌های متداول جک‌های پارکینگی

سازگاری با اکثر مدل‌های ایرانی و خارجی جک‌ها

—

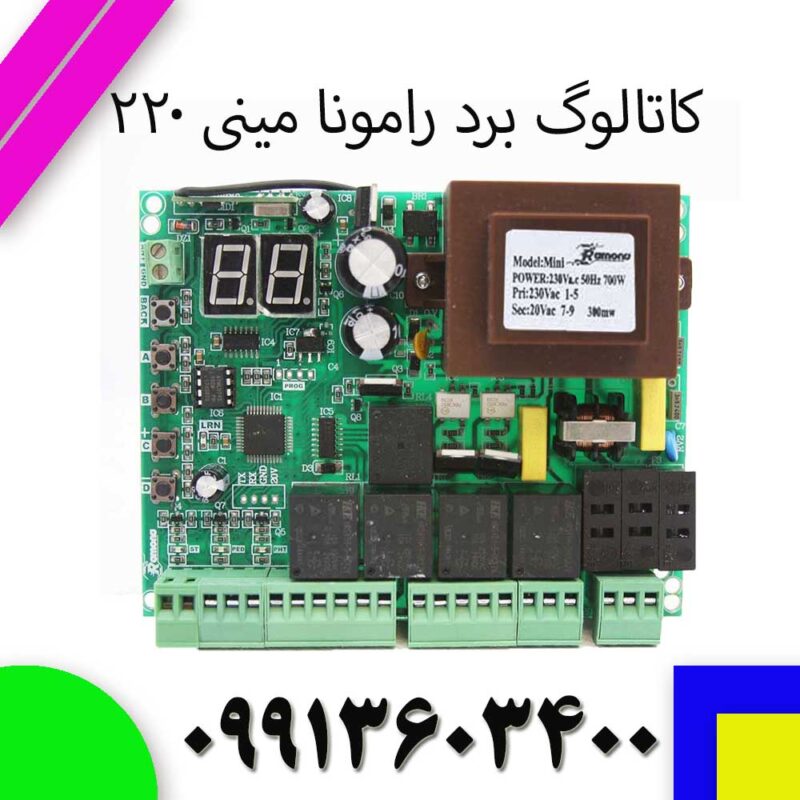

معرفی برد رامونا 220 مینی

برد رامونا 220 مینی یک مدل فشرده و کوچک از سری 220 است که برای کنترل جک‌های پارکینگی ۲۲۰ ولت طراحی شده است. این برد به دلیل ابعاد کوچک و قابلیت‌های متنوع، در بسیاری از پروژه‌های نصب و تعمیر مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی این برد عبارتند از:

پشتیبانی از دو لنگه درب

قابلیت تنظیم تایم باز و بسته شدن

امکان اتصال چشمی ایمنی

پشتیبانی از قفل برقی

قابلیت تنظیم قدرت و زمان حرکت هر لنگه

سازگاری با ریموت‌های کد لرن

—

اجزای اصلی برد رامونا 220 مینی

این برد مانند سایر بردهای جک پارکینگی از چندین قطعه اصلی تشکیل شده است که هر کدام وظیفه‌ای مهم بر عهده دارند:

1. ترانس تغذیه

وظیفه تأمین ولتاژ مناسب برای مدار الکترونیکی را برعهده دارد.

2. رله‌ها

رله‌ها مسئول کنترل موتورهای جک‌ها هستند. هر لنگه درب توسط یک رله مستقل مدیریت می‌شود.

3. فیوزها

برای جلوگیری از آسیب دیدن برد در اثر اتصال کوتاه یا نوسان برق، فیوزها تعبیه شده‌اند.

4. ترمینال‌ها

بخش اتصال سیم‌های موتور، چشمی ایمنی، قفل برقی و تغذیه در این قسمت قرار دارد.

5. میکروکنترلر

مغز متفکر برد است که وظیفه پردازش دستورات، هماهنگی عملکرد جک‌ها و اجرای تنظیمات برنامه‌ریزی‌شده را دارد.

—

قابلیت‌ها و امکانات برد رامونا 220 مینی

این برد قابلیت‌های متعددی دارد که آن را به گزینه‌ای محبوب برای نصب و تعمیر تبدیل کرده است:

تنظیم زمان باز و بسته شدن درب‌ها

پشتیبانی از حالت تک‌لنگه و دو‌لنگه

امکان اتصال چشمی ایمنی برای افزایش امنیت

قابلیت اتصال قفل برقی برای درب‌های سنگین

برنامه‌ریزی و افزودن ریموت کنترل به‌صورت آسان

تنظیم قدرت و حرکت هر جک به‌طور مستقل

—

سیم‌بندی و اتصالات برد رامونا 220 مینی

یکی از بخش‌های مهم در کاتالوگ این برد، نحوه سیم‌کشی صحیح آن است. به‌طور کلی ترمینال‌های اصلی به شرح زیر هستند:

ورودی تغذیه 220 ولت AC

خروجی به موتور جک اول (M1)

خروجی به موتور جک دوم (M2)

اتصال چشمی ایمنی (فتوسل)

اتصال قفل برقی

ورودی کلید دستی (Push Button)

گیرنده ریموت و آنتن

نصب صحیح و دقت در سیم‌بندی اهمیت بالایی دارد زیرا اشتباه در اتصالات ممکن است منجر به سوختن قطعات شود.

—

آموزش برنامه‌ریزی و تنظیمات نرم‌افزاری

برای استفاده بهینه از برد رامونا 220 مینی لازم است تنظیمات اولیه آن به‌درستی انجام شود.

مراحل تنظیم:

1. تنظیم تایم حرکت جک‌ها: مدت زمان باز و بسته شدن لنگه‌ها مشخص می‌شود.

2. تنظیم تأخیر بین لنگه‌ها: برای هماهنگی بهتر، یکی از لنگه‌ها با تأخیر باز یا بسته می‌شود.

3. فعال یا غیرفعال کردن قفل برقی

4. افزودن ریموت کنترل: با فشردن دکمه لرن، ریموت جدید در حافظه ذخیره می‌شود.

5. ریست کردن تنظیمات برد: در مواقع لزوم، می‌توان برد را به حالت کارخانه بازگرداند.

—

تفاوت برد رامونا 220 مینی با مدل‌های دیگر

نسبت به مدل رامونا 220 معمولی، ابعاد کوچک‌تری دارد.

امکانات آن ساده‌تر است اما نیازهای اصلی نصب جک پارکینگ را پوشش می‌دهد.

قیمت مناسب‌تر و مصرف انرژی بهینه‌تر دارد.

—

نکات ایمنی در نصب و استفاده

همیشه از فیوز مناسب استفاده کنید.

هنگام سیم‌کشی برق ورودی را قطع کنید.

برای جلوگیری از آسیب ناشی از رعدوبرق از محافظ ولتاژ استفاده کنید.

حتماً از نصاب متخصص برای نصب اولیه کمک بگیرید.

—کاتالوگ برد رامونا 220 مینی

رایج‌ترین مشکلات و عیب‌یابی برد رامونا 220 مینی

در طول استفاده ممکن است برخی مشکلات به وجود بیاید:

1. برد روشن نمی‌شود

بررسی فیوز

بررسی ترانس تغذیه

2. کار نکردن یکی از لنگه‌ها

سوختن رله مربوطه

قطعی در سیم‌کشی

3. ریموت فرمان نمی‌دهد

پاک شدن حافظه

خرابی گیرنده یا آنتن

4. چشم ایمنی عمل نمی‌کند

اتصال نادرست سیم‌ها

خرابی فتوسل

—

روش‌های تعمیر و نگهداری

تمیز کردن برد و حذف گردوغبار

بررسی اتصالات و سیم‌ها به‌صورت دوره‌ای

استفاده از ریموت‌های اصلی و باکیفیت

تعویض فیوز در صورت سوختگی

مراجعه به تعمیرکار حرفه‌ای در صورت خرابی رله‌ها یا میکروکنترلر

—

جمع‌بندی

برد رامونا 220 مینی یکی از پرکاربردترین بردهای کنترل جک پارکینگ در ایران است که با وجود طراحی ساده، امکانات متنوعی ارائه می‌دهد. این برد به‌خصوص برای پروژه‌های کوچک و کاربرانی که به‌دنبال گزینه‌ای اقتصادی و در عین حال کاربردی هستند، انتخابی ایده‌آل محسوب می‌شود.

با توجه به قابلیت‌های متنوع، نصب آسان، سازگاری با قفل برقی و چشمی ایمنی، و همچنین پشتیبانی از ریموت‌های کدلرن، این برد توانسته رضایت نصابان و کاربران را جلب کند. با رعایت نکات ایمنی و نگهداری صحیح، می‌توان عمر مفید برد رامونا 220 مینی را افزایش داد و عملکردی بدون نقص از آن دریافت کرد.
